排水管网

排水管网安全

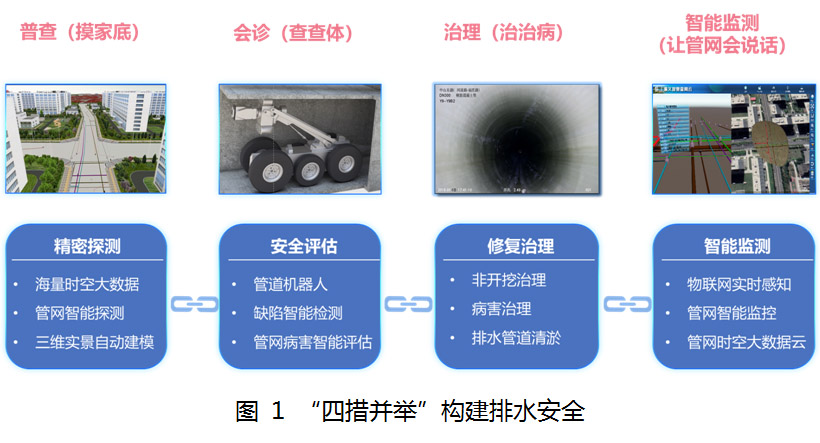

　　建设内容（“四措并举”构建排水安全）

　　“四措并举”充分运用精确探测、示踪标识、在线感知监测、安全预警等新技术，摸清城市排水“家底”，开展隐患治理，做好监管养护，充分接入已有排水管线及相关设施的监测数据，建立“信息共享、平台统一、查管兼容”的信息平台，形成城市排水地上地下“一张图”的综合监管体系，实现城市“厂-网-河（湖）”一体化的排水实时监测预警，全面提升城市排水在线监控覆盖范围、防汛内涝预警能力和黑臭水体治理能力，提升排水行业现代化管理水平，构筑安全稳固的城市地下“生命线”。

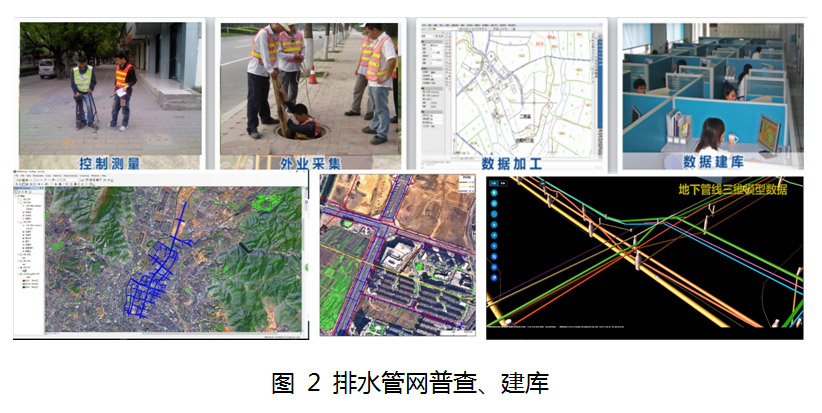

　　（一）排水管网普查（摸清家底）

　　在前期排水管网普查和治理工程成果的基础上，开展对碎片化数据的进一步收集、分析和整理工作，同时对排水管网数据缺失的老旧小区、集贸市场、餐饮行业等人员密集区域开展管线修补测，实现对排水管网及其相关附属设施数据的全面收集、及时更新和充分整合，确保数据全面、真实、准确，通过获取最新的城市三维模型，形成排水管网地上地下“一张图”呈现。实现城市排水管网数据“全覆盖、无盲区”，并建立长效排水管线数据更新机制模式。

　　（二）管网安全评估（查查体）

　　协助政府部门深入开展排水风险和隐患排查，确保全覆盖、无漏洞、无盲区、无死角、全链条的排水设施安全隐患排查，全面监测排水管网、污水处理厂、排水泵站等相关设施设备安全运行情况，以及各类影响城市排水设施安全的施工情况；通过排水管道清淤检测、雨污混接调查和周边地质隐患排查，全面检查排水管道缺陷、病害情况，评估管道健康状况，并建立排水危险源及风险隐患管理台账，为城市排水安全隐患整治提供科学有效地参考依据。

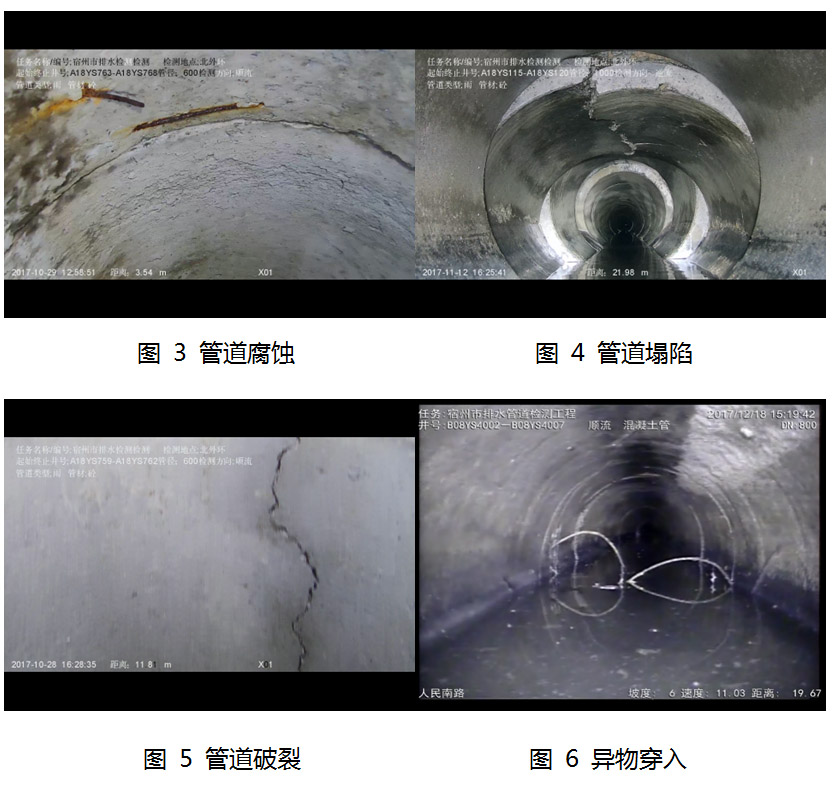

　　1.CCTV/QV检测

　　CCTV/QV检测的工作内容：查找管道结构性缺陷：破裂、变形、腐蚀、错口、起伏、脱节、接口材料脱落、支管暗接、异物穿入、渗漏等；查找管道功能性缺陷：沉积、结垢、障碍物、残墙坝根、树根、浮渣等；查找管道特殊结构及附属物，变径、倒虹管、检测井（窨井）、暗井、井盖埋没、雨水口等；进行管道状况评估，包括管道结构性状况评估和功能性状况评估；提出需要紧急修复和养护的管道部位，针对实际需要提出检测结论及建议。

　　2.雨污混接调查

　　雨污混接调查主要是为了查明调查地区雨污管道相互连通的状况，混接点的准确位置等信息。从而助推水体黑臭治理，为下一步城市排水管网改造工程提供基础资料。

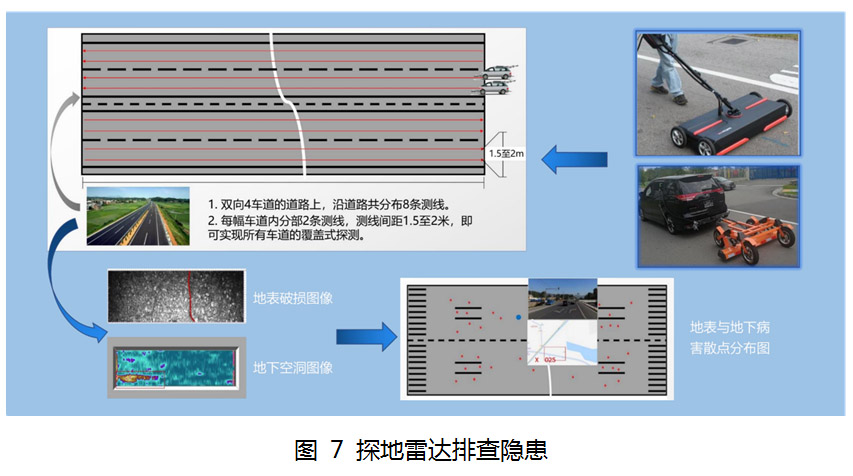

　　3.周边地质隐患排查

　　采用探地雷达法及地震映像法对探测范围内的排水管线（雨水、污水及雨污合流）周边隐患进行排查，通过探测排水管线周边空洞、土质疏松等地下病害，圈定出隐患区域的范围大小及深度，为城市排水管线周边病害治理提供依据。

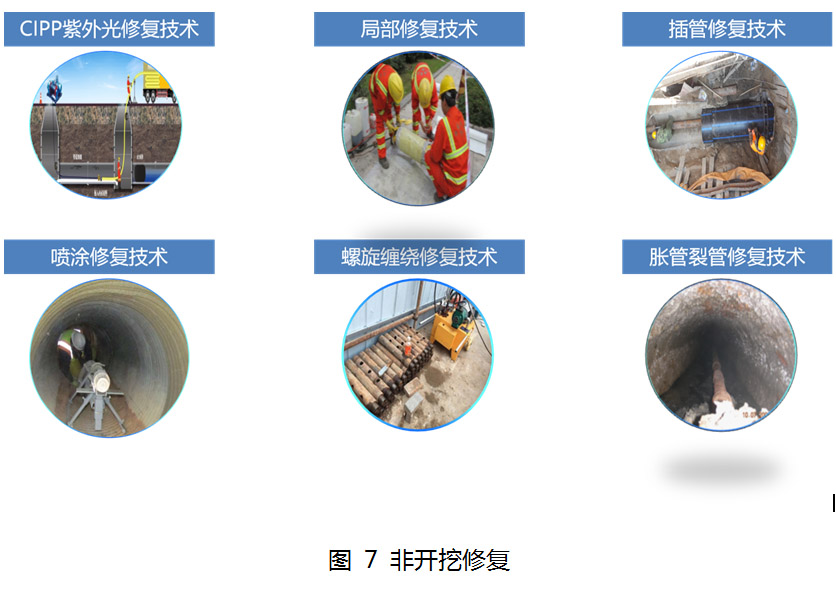

　　（三）管网工程治理（治治病）

　　在查明排水淤堵、溢流等原因后，及时为相关政府部门提供隐患检测报告，准确高效地预测和评估排水管道运行状况；对存在安全隐患的排水管网、泵站、污水处理厂等区域，协助政府部门通过进一步开展排水管道清淤、专项治理措施进行排水管道修复工作，快速消除管道破裂、变形、错位、脱节、渗漏、腐蚀、雨污混流等破坏的影响，进而保障排水管道安全、稳定和有效运行。

　　（四）排水安全建设管理（让管网会说话）

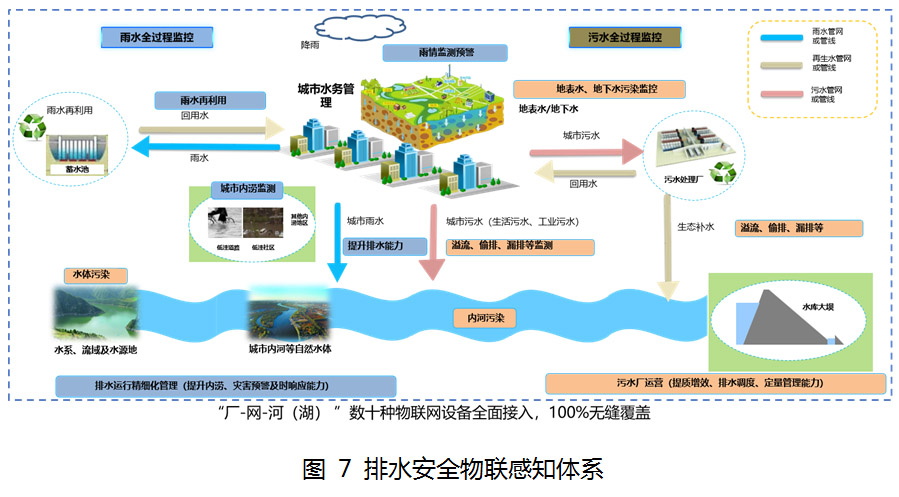

　　1.打造广泛精准的排水感知网

　　为满足城市排水”厂-网-河（湖）”一体化的动态监管需求，选取河道、排水泵站、雨量站、排水管网、雨水排口、河流、井盖等排水基础设施重点区域，通过监测排水设施的水位、水质、流量/流速、气体等信息，实现城市排水全流程的动态监管与风险快速预警，并指导排水相关单位进行防汛指挥调度与流域生态环境治理，全面提升城市排水在线监控覆盖范围、防汛内涝预警能力和黑臭水体治理能力。同时结合划分的排水责任网格，建设精细化的“排水物联设备统一接入平台”，提供排水相关物联感知设备监测数据的统一接入、解析与管理。

　　2.建设排水管线数据管理应用工具

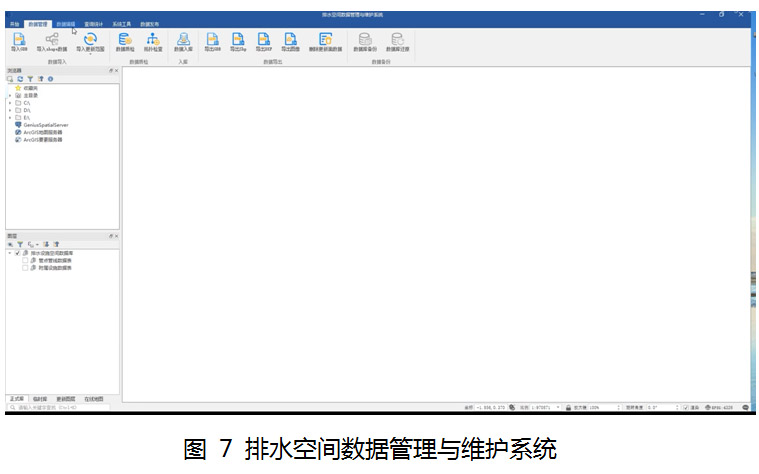

　　(1)排水空间数据管理与维护系统

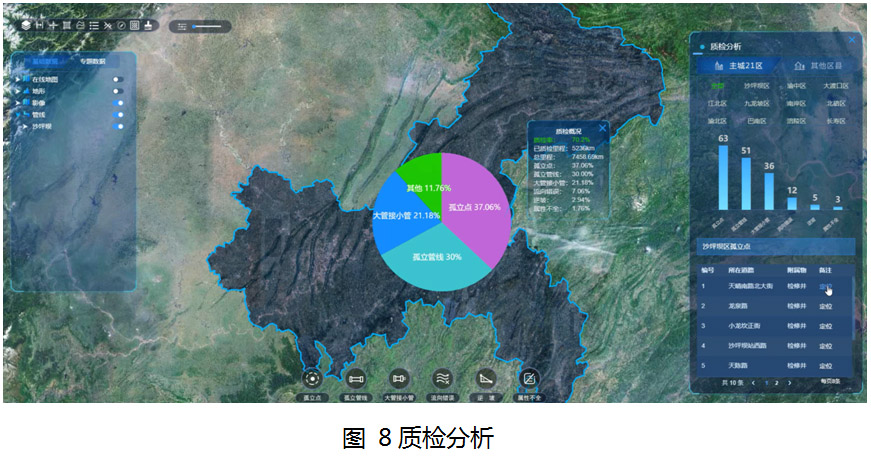

　　针对权属单位新建、改建、扩展的排水管线，为保障来源众多、标准不统一、更新维护不一致的排水数据及时获取、数据质量达标，能够顺利提交到排水数据中心，确保排水数据全面准确，结合管线市级质检工作要求，建设集“质检、维护、应用、分析”于一体的排水管线数据质检与信息管理系统，进行数据查询、质检、编辑、更新、管理等操作，实现数据的更新与管理。确保城市新旧管线数据接合正确，管线位置定位合理，管理入库操作得当，全部数据版本管理有效，是统一整体。

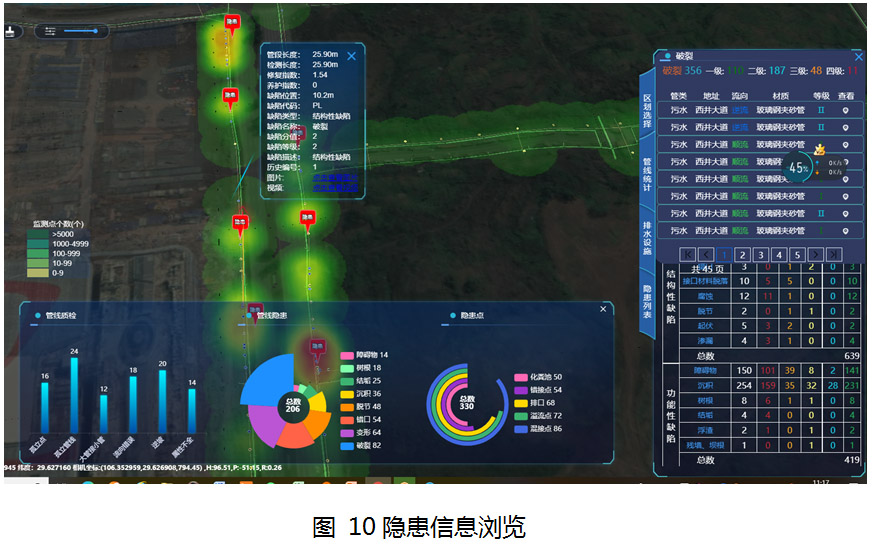

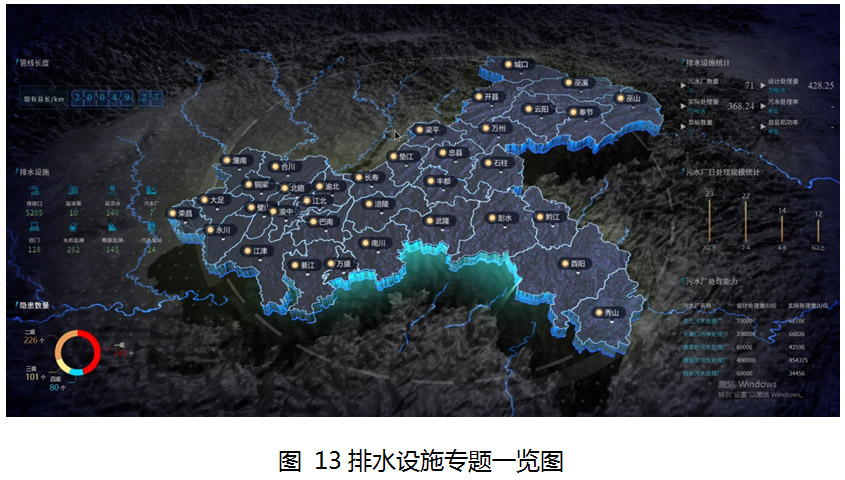

　　(2)排水设施管理与健康诊断系统

　　基于三维可视化平台，对雨水管线、污水管线、雨污合流管线及检查井、雨水口、排放口、溢流口、污水处理厂、排水泵站等附属设施进行综合管理与分析，形成设施完整、拓扑清晰、位置准确的排水设施一张图、隐患一张图，为排水空间规划、设计、排水设施改造与接驳提供决策支持。

　　3.推进扁平高效的精细化管理

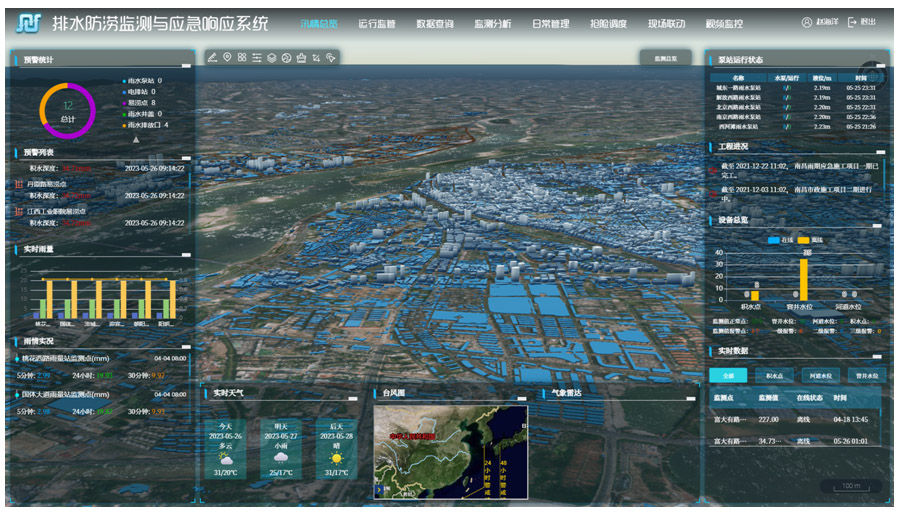

　　(1)排水防涝监测与应急响应系统

　　排水防涝监测与应急响应系统提供实时的汛情视频监控、水情监测、雨情监测、气象应用、水文信息以及工情险情监测功能，支持对防汛资源、排班值守、人员调度等的综合管理；实时监测汛情、及时发现涝情、第一时间预警，在突发事件和紧急情况下，支持迅速处置各类突发排水事件，大规模综合性实时的指挥调度，缩短反应时间，提高整体反应能力，增强城市防汛排涝综合指挥作战能力，最大限度减少人民的生命和财产损失。

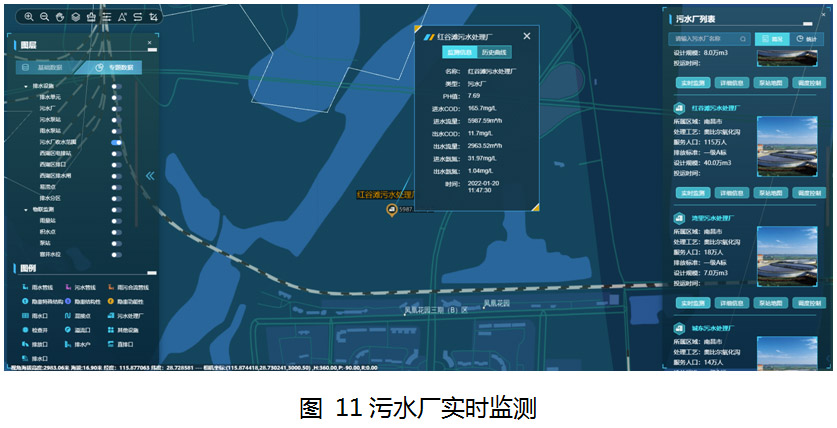

　　(2)污水提质增效动态监管系统

　　污水提质增效动态监管系统实现对全市污水厂、污水泵站、管网、排放口监测设备运行情况进行动态监管，保障全市污水处理工作高效、稳定、可靠运行；提供对区域范围内排水户和排水许可证进行管理，支持排水户基础信息展示与分布、核心指标分析、排水户排放在线监测、超标排放告警处置与统计、排水许可证上传下载、超期提醒等功能；通过可视化流动图展现污水厂与泵站之间的运行关系，提供泵站联合调度管理。

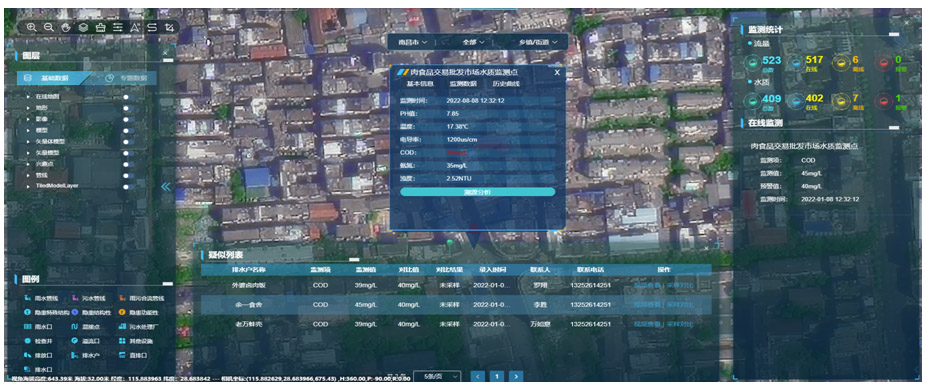

　　(3)排水户排放管理专题

　　排水户排放管理专题通过排水户、许可证、核心指标、监测设备、抽检管理等信息打造排水户一张图，实现一屏观全局，辅助管理者时刻掌握本域排水户信息。通过接入物联感知数据，实现对排放户排水动态监管与实时监测报警，结合溯源分析等工具，精确查找污水排放源头，及时发现并治理，有效避免污染扩大。

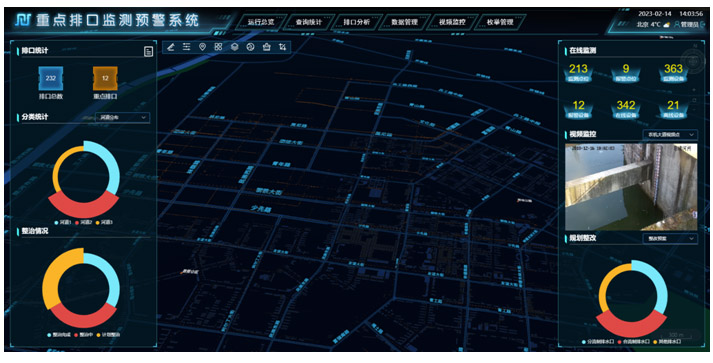

　　(4)重点排口监测预警系统

　　重点排口监测预警系统通过“在线监测、超标报警、及时预警”实时监控重点排口排水水质情况，同时利用三维地图呈现排口分布情况、统计情况、整治情况等信息，并提供混接影响分析、受纳水体影响分析、溯源分析、断面分析、新建规划分析等排口分析工具，为执法部门的及时处置和精准执法提供技术支撑，为为排口的空间规划、设计、整改提供决策支持。

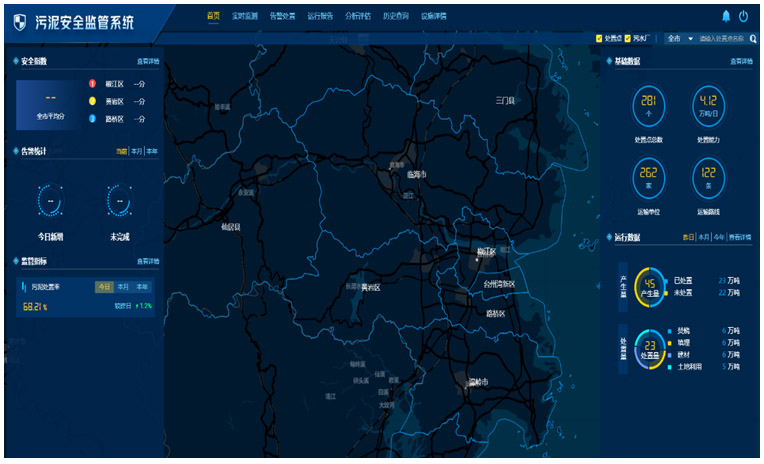

　　(5)污水厂污泥管理系统

　　污水厂污泥管理系统实现对污泥的产生、收集、运输、贮存、处理、处置及监督管理的全链条闭环管理，通过对污泥产生量和处置量进行监管，动态监测污泥处置率，提高污泥处置效率，实现全过程动态监管。

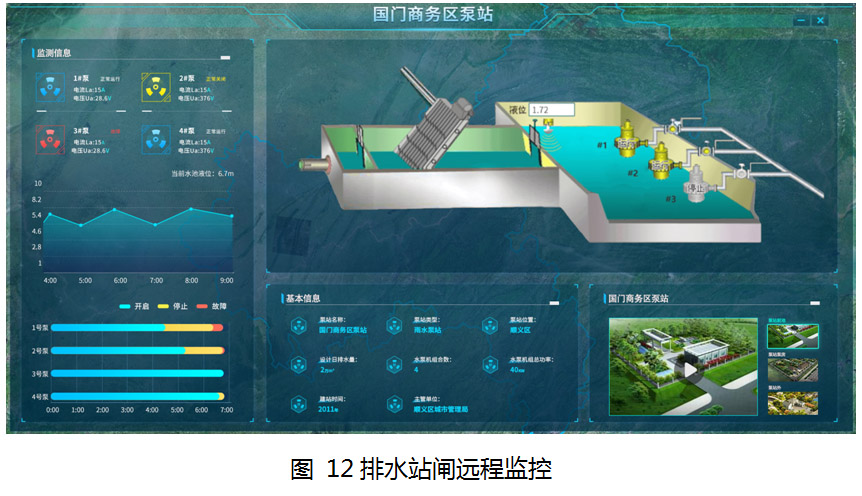

　　(6)排水闸泵站管理系统

　　以在线监测数据、管网空间数据为基础，结合GIS的数据管理和空间分析能力，实现排水泵站、水闸的智能化管理，实现远程监控排水泵站和水闸的水位、流量、泵站水闸运行状态等信息，可及时掌握城市道路桥梁的积水情况和各排水泵站、水闸的工作情况，并接入站闸联控系统的数据，实现对城市排水系统的联合调度运行。管理人员在监控中心即可远程监测泵站、水闸、初雨设施的水池水位或进站压力、加压泵组工作状态、出站流量、出站压力等；光纤通信时，可视频监视站内全景及重要工位，实现泵站、水闸无人值守，为排水管网排水站闸调度提供支持。

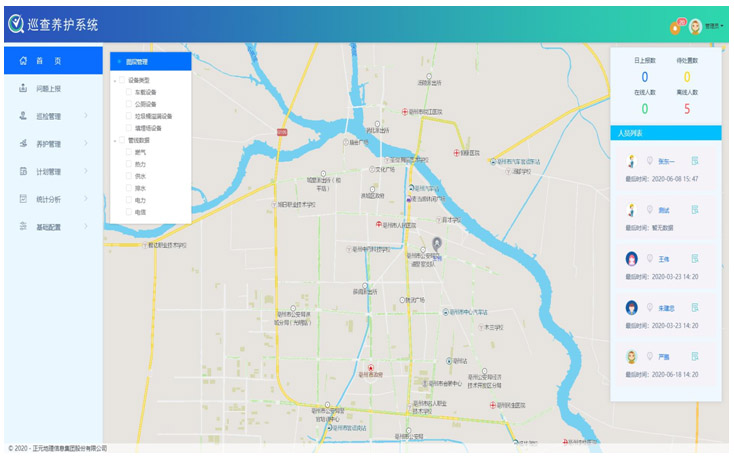

　　(7)排水巡检养护系统

　　建设用于排水设施日常巡检养护和监管的管理监督平台，实现日常管理中对排水设施的日常巡检、管网养护、设备维护等主要业务活动，为排水设施的稳定运行和高效监管提供依据和手段，从而实现精细化和科学化管理，也为全市排水设施数据不全不新的问题提供重要的解决途径。通过摸清排水设施管养现状和管养责任，统一建立每一设施与管养单位的责任关系。

　　4.提供数据驱动的智慧化决策

　　(1)排水可视化运行监管一张图系统

　　排水可视化运行监管一张图系统支持排水全要素（雨水、污水、项目等）实时在线监测数据的融合与汇聚，通过“一张图”将数据进行三维立体化、精细化表达，满足管理者对城市全局排水系统的宏观监管决策需求，使管理者能够直观的对排水运行状态、水质信息、污水厂工作状态等多方面信息进行详细了解，可为开展城市排水整体运行状况研判提供支撑。

　　5.建立统一的城市排水监管指挥中心

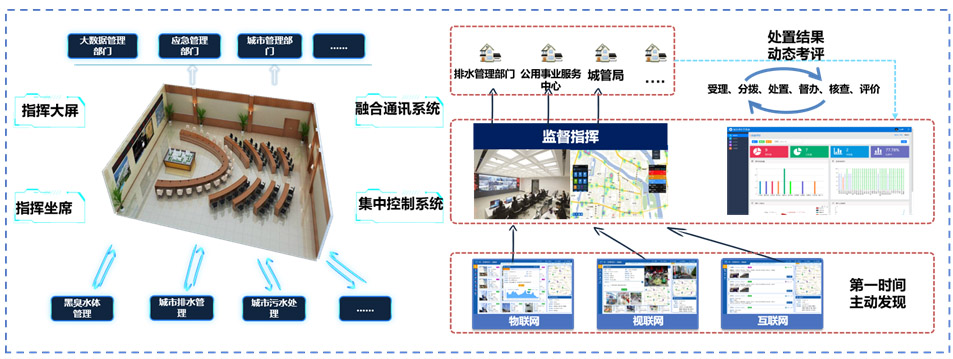

　　建立统一的城市排水监管指挥中心，通过大屏幕视频显示系统、数字会商系统、音响扩声系统、集中控制系统，实现在“一张图”上对排水管网及附属设施基础信息、运行状态、事故情况信息的综合监管、防汛指挥调度、应急辅助决策，真正做到排水统一“挂图作战”管理，实现城市排水”厂-网-河（湖）”一体化管理与综合监管。为了保证”厂-网-河（湖）”一体化城市排水综合监管项目建成后良好运行，提供全方位运维服务，建立规范化、标准化、制度化的运行维护体系，完成对系统运行状态的全面监控和运行问题的及时处理，支持应用系统的安全、稳定、高效、持续运行。同时，通过运行维护制度与运行维护技术支持队伍的建设，实现运行维护工作的高效率，提高整体的运行维护水平。
